一、 主要用途及適用范圍

            QT223M模擬標準煙羽圖，符合HJ1287-2023 固定污染源廢氣-林格曼望遠鏡法。由于標準煙非常難于制作，且易變動，因此利用灰度法，制作此模擬標準煙羽圖來代替真實煙羽。

二、 主要技術指標

林格曼黑度等級：1~4級

外形尺寸：110×76×2cm（高×寬×厚）

三、 安裝

1. 驗收

      開箱后，請核對儀器的設備和附件與裝箱單是否相符。如有損壞或缺件，請立即與廠方聯系。

2. 安裝

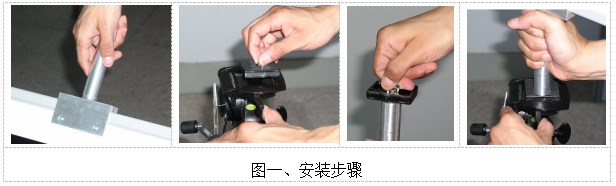

a. 從包裝箱內取出林格曼煙氣濃度圖和配件。

b. 將手柄與林格曼煙氣濃度圖底部螺紋連接。

c. 取出三腳架并支起，在三腳架的頂部有一片帶螺釘?shù)脑婆_，可以松開取下。取下后將其螺釘旋入手柄底部的螺孔內，然后按原樣卡回三腳架上。

四、林格曼圖板

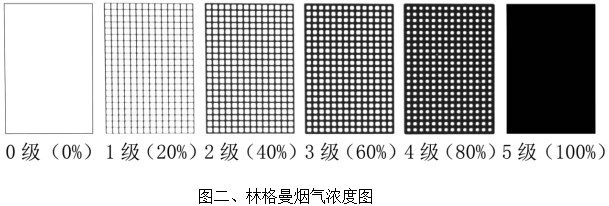

林格曼煙氣濃度圖是十九世紀末法國的林格曼(Ringelmann)提出的。這種方法是把圖放置在適當?shù)奈恢蒙?，使圖上的黑度與煙氣的黑度（或不透光度）相比較，憑視覺進行評價。林格曼圖有多種規格，我公司繪印的是通用標準形式，它由14cm×21cm的黑度不同的六小塊組成。除全白與全黑兩塊外，其他四塊是在白色背底上畫上不同寬度的黑色條格。根據黑色條格在整個小塊中所占的面積的百分?jǐn)?shù)分成0至5的林格曼級數。0級是全白，5級是全黑，1級是黑色條格占整塊面積的20%，2級占40%，以此類推，如圖所示。

五、模擬標準煙羽圖
用灰度圖板制作出模擬標準煙羽圖，模擬1-4級的林格曼對應的煙，低于1級視為0，高于4級則視為5。

六、使用方法
1.把模擬標準煙羽圖置于觀測者前30米處，有條件將圖板高于觀察者，使觀察者視角在15°-30°為好。觀察前將安裝好的林格曼煙氣濃度圖及其三腳架放置在平穩的地方，并用手扶穩，以免傾倒。使用時圖面上不要加任何覆蓋層，以免削弱圖面的照明。如圖面被弄臟或褪色，應立即換掉，以免影響觀察的精度。
2.應在白天進行觀察，放置三腳架時應使圖面面向觀察者。
3.觀察煙氣力求在比較均勻的天空照明下進行。如在太陽光照射下觀察，應盡量使照射光線與視線成直角。光線不應來自觀察者的前方或后方。白色的方塊提供一個有關照明的指標，用于發現圖上任何遮陰、照明不均勻及雨斑或別的污點。如在陰霾的情況下觀察，由于天空背景較暗，在讀數時應根據經驗取稍偏低的級數。
